| 装置名 | デジタルマイクロスコープ |  |
|
|---|---|---|---|
| メーカー | (株)キーエンス | ||
| 型式 | VHX-900 | ||
| 使用料 | 1時間 | 100円 | |
| 9:00～17:00 | 600円 | ||
| 9:00～翌日9:00 | － | ||
| 概要 | 工業部品や製品の表面や形状を比較的簡単に観察する機器。 実態顕微鏡よりも被写界震度が大きく、凹凸の大きな被写体を観る・取る・計ることが出来ます。 ３D観察も可能。 【仕様】 ・拡大倍率：20～200倍（ズームレンズ） ・寸法測定：可能 ・データ保存：USBメモリー・CD-R等 |
||

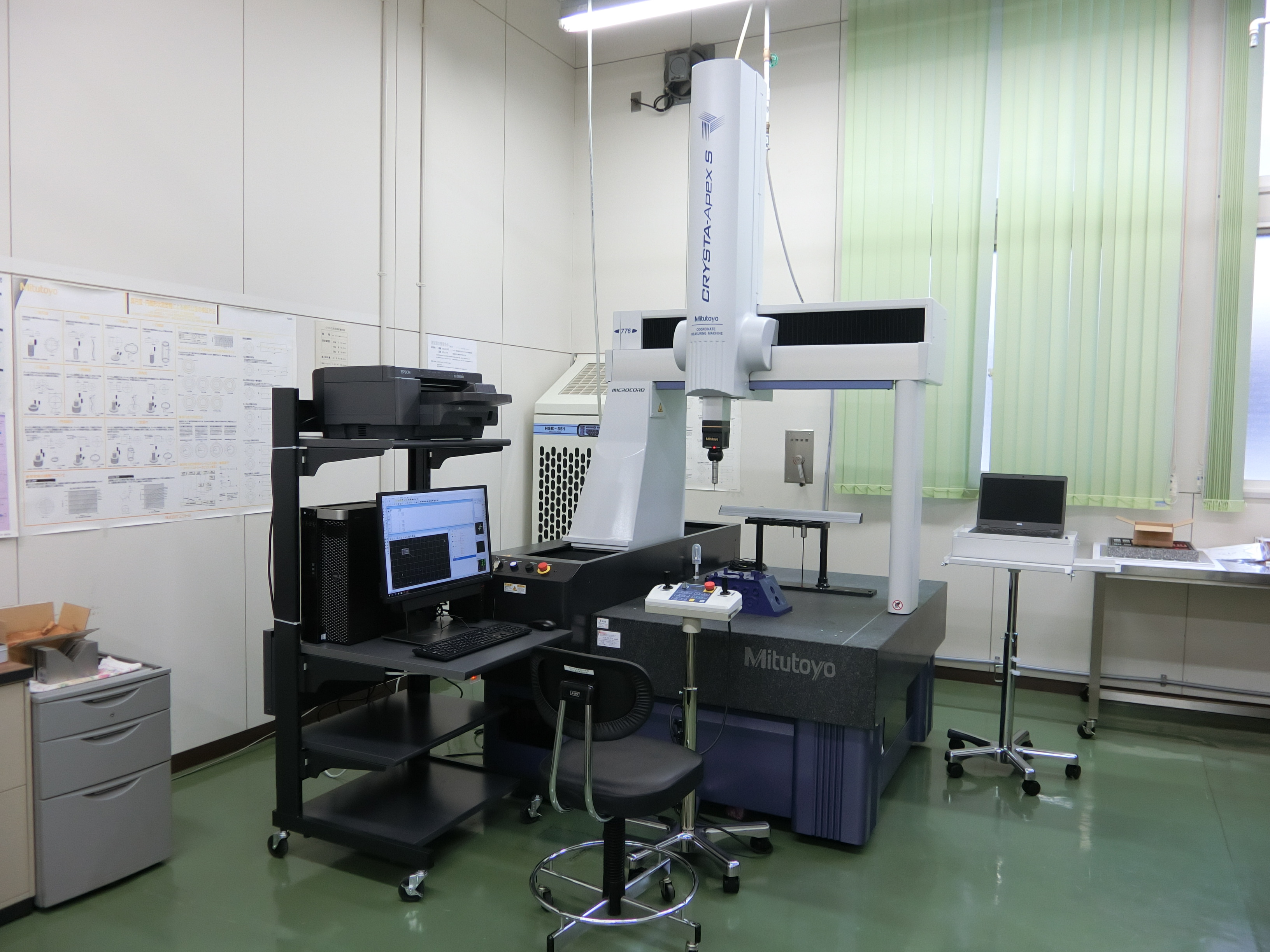

| 装置名 | CNC三次元測定機 |  |
|
|---|---|---|---|
| メーカー | ミツトヨ | ||
| 型式 | CRYSTA/ApexS776 | ||
| 使用料 | 1時間 | 400円 | |
| 9:00～17:00 | 2,000円 | ||
| 9:00～翌日9:00 | － | ||
| 概要 | 工業製品や部品の三次元（タテ×ヨコ×高さ方向の）寸法や形状を数マイクロメートルの精度で測定する装置。 【仕様】 ・測定範囲；X=700,Y=700,Z=600mm ・最小表示量；0.0001mm ・長さ測定誤差；E0.MPE=1.7+3L/1000 ・積載制限；最大高さ800mm、最大質量800kg |
||
| 装置名 | 表面粗さ測定機 |  |
|
|---|---|---|---|
| メーカー | (株)東京精密 | ||
| 型式 | surfcom 1400A-12 | ||
| 使用料 | 1時間 | 200円 | |
| 9:00～17:00 | 1,000円 | ||
| 9:00～翌日9:00 | － | ||
| 概要 | 研磨した金属部品などの表面の微細な凹凸を測定する装置。 【仕様】 ・測定範囲；Ｘ軸（ヨコ方向） 100mm、Ｚ軸（高さ方向） 800μm ・縦倍率；50,100,200,500,1K,2K,5K,10K,20K,50K,100K ・横倍率；1～20K ・測定速度；0.03～3.6mm/s |
||
